Общие сведения о трансформаторах
Трансформатором называется статическое электромагнитное устройство, предназначенное для преобразования посредством электромагнитной индукции электрической энергии переменного тока одного напряжения в электрическую энергию другого напряжения, а также для преобразования числа фаз и частоты. Это устройство чаще всего состоит из двух (а иногда и большего числа) взаимно подвижных и электрически не связанных между собой обмоток, располагаемых на ферромагнитном магнитопроводе (рис. 14.1). Обмотки имеют между собой магнитную связь, осуществляемую переменным магнитным полем. Ферромагнитный магнитопровод предназначен для усиления магнитной связи между обмотками.

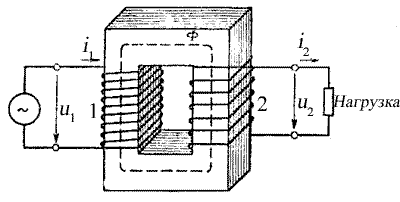

Рис. 14.1. Принцип устройства трансформатора
Иногда в трансформаторах ферромагнитный магнитопровод может отсутствовать. Такие трансформаторы называются воздушными. Они применяются в специальных случаях при преобразовании переменных токов высокой частоты.
Обмотка трансформатора
Обмотка трансформатора, принимающая энергию из сети, называется первичной (обмотка 1 на рис. 14.1), а обмотка, отдающая энергию в сеть, — вторичной (обмотка 2 на рис. 14.1).
Обмотки трансформатора рассчитываются для подключения к сетям с разными напряжениями. Обмотка, предназначенная для присоединения к сети с более высоким напряжением, называется обмоткой высшего напряжения (ВН), а подсоединяемая к сети с меньшим напряжением — обмоткой низшего напряжения (НН). Если вторичное напряжение меньше первичного, то трансформатор называется понижающим, а если больше — повышающим. В зависимости от включения тех или иных обмоток к сети каждый трансформатор может быть как повышающим, так и понижающим.
Трансформаторы с двумя обмотками называются
двухобмоточными. Изготовляются также трансформаторы, у которых имеется
три или более электрически не связанных обмоток. Такие трансформаторы называются
трех- или многообмоточными. Многообмоточные трансформаторы имеют
несколько вторичных или первичных обмоток. В зависимости от числа фаз
трансформаторы подразделяются на однофазные, трехфазные и
многофазные.
Применение трансформаторов
Трансформаторы находят самое широкое применение. Существует очень много их типов, различающихся как по назначению, так и по выполнению. Здесь в первую очередь следует выделить группу силовых трансформаторов, используемых при передаче и распределении электроэнергии, производимой на электростанциях.
По способу охлаждения в зависимости от охлаждающей среды трансформаторы подразделяются на:
- сухие (с воздушным охлаждением)
- масляные и с заполнением негорючим жидким диэлектриком.
