Конструктивные части масляного трансформатора
Бак масляного трансформатора
У масляного трансформатора выемная его часть, являющаяся по существу собственно трансформатором, погружается в бак с маслом (рис. 14.27). К выемной части относится остов с обмотками и отводами, а в некоторых конструкциях также и крышка бака. Масло, заполняющее бак, имеет двойное назначение. Как изолирующая среда оно имеет более высокую диэлектрическую прочность, чем воздух, благодаря чему позволяет уменьшить изоляционные расстояния между токоведущими и заземленными частями, а также между различными обмотками. Кроме того, трансформаторное масло является лучшей охлаждающей средой, чем воздух. Поэтому в трансформаторе, заполненном маслом, можно увеличить электрические и магнитные нагрузки. Все это приводит к уменьшению расхода обмоточных проводов и электротехнической стали на изготовление трансформатора и уменьшению его габаритов.

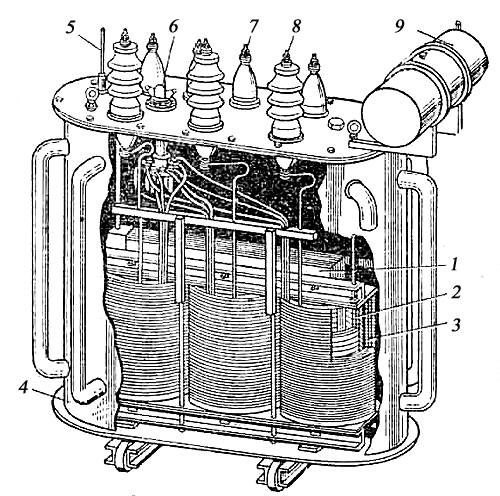

Рис. 14 27. Масляный трансформатор:
1 – шихтованный
магнитопровод; 2 – обмотка НН; 3 – обмотка ВН; 4 – трубчатый бак; 5 – термометр;
6 – переключатель регулировочных отводов обмотки ВН; 7 – ввод обмотки НН; 9 -
расширитель
Расширитель и выхлопная труба масляного трансформатора
Расширитель представляет собой цилиндрический резервуар, располагаемый выше крышки бака масляного трансформатора и соединенный трубкой с баком (рис. 14.29). Внутренний объем расширителя, равный примерно 10% объема бака трансформатора, заполняется маслом с таким расчетом, чтобы при всех возможных колебаниях температуры оно полностью заполняло бак. Кроме того, при наличии расширителя поверхность масла, соприкасающаяся с воздухом, уменьшается, что ограничивает его окисление и увлажнение.
Ввводы трансформатора
Начала и концы обмоток выводятся из бака трансформатора наружу. Для этого используются проходные фарфоровые изоляторы, внутри которых располагается токоведущий медный стержень. Такие изоляторы закрепляются на крышке бака и называются вводами.
Друние части трансформатора
Контроль температуры в верхних слоях масла в баке производится термометрами различного типа. В трансформаторах мощностью до 1000 кВ•А используются стеклянные ртутные термометры, устанавливаемые па крышке бака в специальной металлической оправе. На крышках трансформаторов мощностью 1000 кВ•А и выше вместо стеклянного термометра устанавливается дистанционный манометрический сигнальный термометр. Наибольшая допустимая температура масла в верхних слоях составляет 95 °С.
Для изменения числа витков обмотки ВН с целью регулирования напряжения
предусматривается переключатель, размешенный внутри бака. Рукоятка
этого переключателя выводится на крышку или стенку бака трансформатора,
На
крышке и стенках бака устанавливаются различные пробки и краны, предназначенные
для заливки, спуска и отбора пробы масла.
